Предназначен для продолжительного хранения под давлением и выпуска газового огнетушащего вещества (ГОТВ) при тушении пожаров классов А, В по ГОСТ 27331 и Е по Федеральному закону N 123-ФЗ. Поставляется в сборе заправленный ГОТВ и находится под давлением наддува газа-вытеснителя. В качестве газа-вытеснителя используется азот по ГОСТ 9293. Во время эксплуатации модуль устойчив к воздействию температуры окружающей среды в диапазоне от минус 20 до 50 °С и относительной влажности 98% при температуре 35°С.
Условия транспортирования:
- в части воздействия климатических факторов внешней среды – по группе условий хранения и транспортирования 3 (Ж3) ГОСТ 15150, но для температуры от минус 30 до 50°С;
- в части воздействия внешних воздействующих факторов (ВВФ) – в условиях «С» по ГОСТ 23170.
Условия хранения в части воздействия климатических факторов внешней среды – по группе условий хранения 1Л (отапливаемые помещения) ГОСТ 15150. При транспортировке и хранении необходимо защищать ЗПУ модуля специальным кожухом защитным.
Обозначение при заказе:
Модуль газового пожаротушения МПА–NVC1230 (X1 – X2 – X3) (М) Х4, где:
- МПА – NVC1230 – наименование модуля, принятое заводом-изготовителем;
- Х1 – номинальное или рабочее давление в модуле, бар (25 или 30, 42 или 50 соответственно);
- Х2 – вместимость баллона, л: 8, 16, 20, 32, 52, 106, 147, 180;
- Х3 – диаметр условного прохода ЗПУ, мм: 25, 50;
- М – исполнение модуля, находящегося под наблюдением РМРС;
- X4 – обозначение технических условий (ТУ), в соответствии с которыми изготовлен модуль.
| Значение для модулей | ||
| Наименование показателей | МПА-NVC1230 (25/30-Х2-50) | МПА-NVC1230 (42/50-Х2-50) |
| Рабочее давление в модуле при 50°С, МПа (бар / кгс/см²) | 2,9 (29,0 / 29,6) | 4,9 (49,0 / 50,0) |
| Номинальное давление в модуле при 20°С, МПа (бар / кгс/см²) | 2,5 (25,0 / 25,5) | 4,2 (42,0 / 42,8) |
| Диаметр условного прохода ЗПУ / сифонной трубки, мм |
50/50 |
|
| Гидравлическое сопротивление, эквивалентная длина модуля, не более, м |
10,67 |
|
| Остаток ГОТВ в баллоне не более, кг |
0,6 |
|
| Назначенный ресурс срабатываний модуля, раз |
10 |
|
| Назначенный срок службы модуля, не менее, лет |
10 |
|
|
Срок службы модуля, не менее, лет |
50 | |
| Периодичность освидетельствования баллона модуля, не более, лет |
15 |
|
| Технические условия, в соответствии с которыми изготавливается модуль, ТУ | 4854-001-76585836-08 изм.1 | 4854-002-76585836-2011 |
-

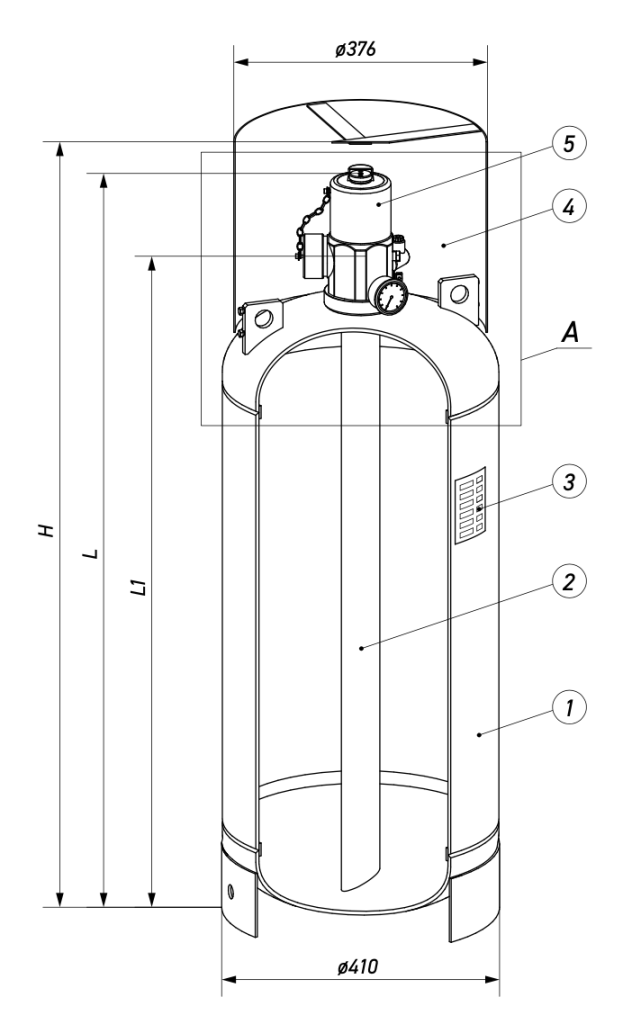

Баллон
-
Сифонная труба
-
Шильд
-
Кожух защитный
-
Запорно-пусковоеустройство(ЗПУ)
-
Манометр
-
Заглушкатранспортная
-
Колпачоктранспортировочный
-
Заглушкаканалапневмопуска
-
Датчик давления
-
Мембранное предохранительное устройство (МПУ)

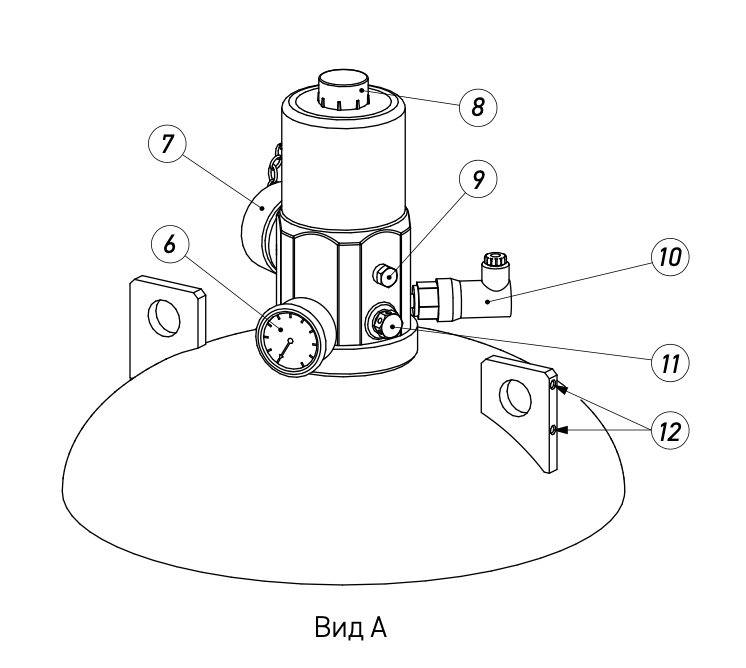

- Место крепления кожуха защитного (М6). Используется для заземления модуля
|
Вместимость модуля, л
|
147 |
|
Размер модуля. L, мм
|
1489 |
|
Размер модуля. L1, мм
|
1359 |
|
Размер модуля. H, мм
|
1539 |
|
Рабочее давление, бар
|
42 |
|
Вес, кг
|
96 |
|
Материал
|
Баллон: сталь 09Г2С ГОСТ 19281, ЗПУ: латунь (Brass CZ 121), Труба сифонная: труба алюминиевая ГОСТ 18482 |
|
Способ крепления
|
Напольный |
|
Температура применения, °C
|
от минус 20 до 50 °С |
Тушение газовыми огнетушащими составами применяется там, где использование других типов огнетушащих веществ (ОТВ) невозможно, неэффективно или нецелесообразно, ввиду требований по сохранению функциональности технологического и электронного оборудования защищаемого объекта или неприемлемости нанесения ущерба имуществу, который неизбежен при использовании других типов ОТВ.
