VESDA Smoke+ – запатентованная дымовая камера FlairTM (в переводе: чутье, нюх): повышение чувствительности в 15 раз по сравнению с VESDA VLP до рекордной величины 0,0002 %/м (0,00001 дБ/м), улучшение защиты от пыли, сохранение чувствительности в течение длительного времени, увеличение срока службы в два раза. Достигнутая чувствительность является предельной и позволяет контролировать фоновый уровень оптической плотности в любом помещении. Даже при эффективной очистке воздуха, удельная оптическая плотность среды составляет несколько десятитысячных %/м. Таким образом, дальнейшее повышение чувствительности не имеет практического смысла.

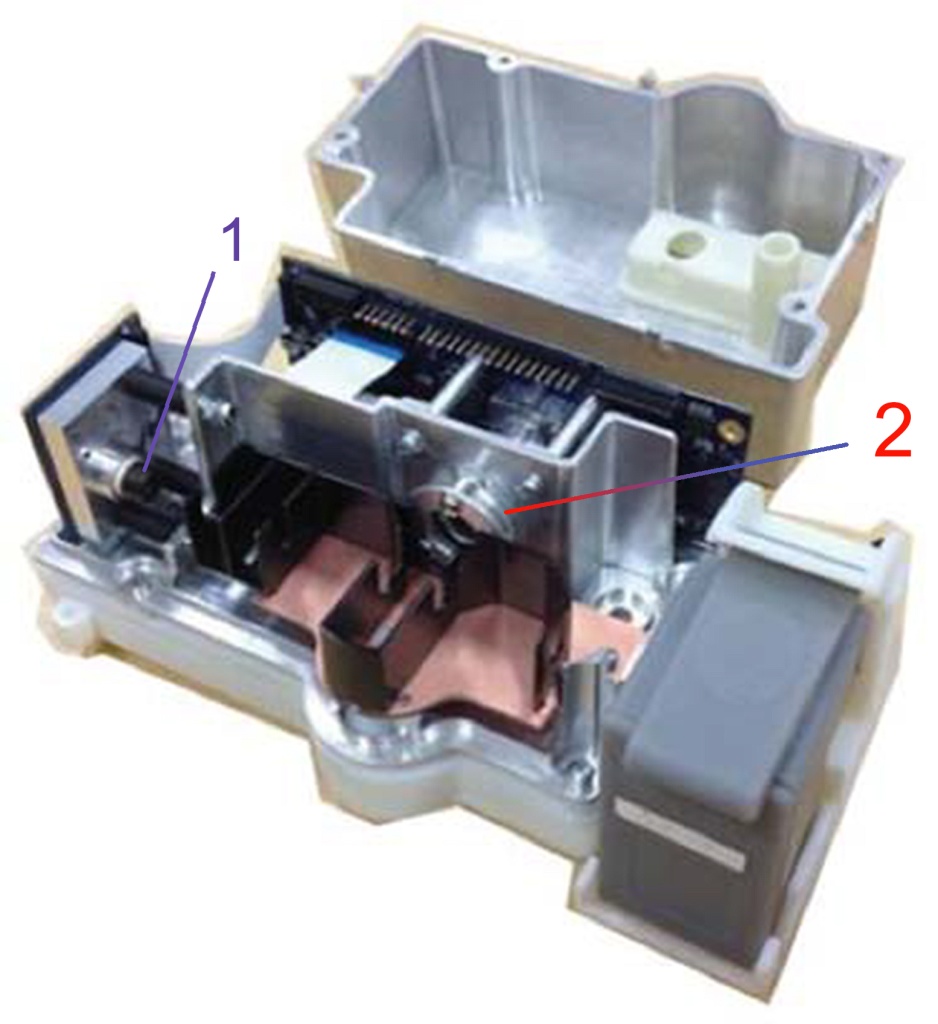

В отличие от аспирационных извещателей предыдущего поколения в дымовой камере FlairTM (рис. 1) используется коротковолновый УФ лазер, что позволило повысить чувствительность по дымам с минимальными размерами частиц. Уникальное приемное устройство эквивалентно 330 000 сенсоров, что обеспечило возможность анализа состава частиц и идентификации различных типов дымов.
VESDA ANALYTICS реализует уникальные возможности технологии FlairTM, определяет удельную оптическую плотность дымов различной природы и пыли в контролируемой воздушной среде. В настоящее время доступны 3 программы аналитики: DieselTrace, WireTrace и DustTrace, соответственно распознавание дыма двигателя дизеля, дыма от горения кабеля и пыли. Их использование обеспечивает возможность сверхраннего обнаружения пожароопасной ситуации без ложных срабатываний в сложных условиях при наличии пыли и даже в присутствии выхлопных газов двигателей автомобилей на автостоянках и в тоннелях, или дизельных автопогрузчиков на складах. Дополнительная информация по уровню выхлопных газов и пыли может использоваться для управления системами вентиляции или очистки воздуха в контролируемой зоне. Аналитика интегрирована в графические платформы VESDA-E VSM4 и в программу iVESDA для оперативного контроля изменения ситуации на объекте, а также в Xtralis ADPRO Fast Trace2E для дистанционного мониторинга.
VESDA FLEX – возможность аппаратного и программного расширения обеспечивает максимальную гибкость построения. Блоки расширения Stax, выполненные в едином конструктиве с извещателем VESDA E, пристыковываются сверху и снизу. Дополнительные блоки: автоочистка труб, глушитель, газоанализаторы и источник питания. Программные продукты Xtralis Software приложения Xapps могут загружаться, настраиваться и управляться удаленно через Интернет.
VESDA CONNECT предоставляет разнообразные сетевые и программные возможности, которые значительно снижают затраты на установку, ввод в эксплуатацию, мониторинг и управление через обширные возможности подключения с использованием инструментов удаленного диагностирования, включая Ethernet, WiFi, USB и VESDAnet. До 50 % уменьшения расходов на содержание системы посредством удаленного мониторинга.
VESDA TCO снижает совокупную стоимость владения за счет увеличения срока службы, повышения надежности, защиты оптической системы от пыли и копоти, Plug and Play монтажа, уменьшения эксплуатационных затрат, обширных возможностей мониторинга и совместимости с извещателями VESDA предыдущих поколений. VESDA Е улучшает эффективность затрат на оборудование за счет более высокой чувствительности и больших участков трубопровода, что приводит к увеличению контролируемой зоны. Электронный контроль ресурса фильтра, простота замены отдельных компонентов и автоматизированная очистка труб снижают эксплуатационные расходы.
Монтаж в режиме Plug and Play упрощает монтаж и настройку:
- возможность автоматического ввода в эксплуатацию;
- ручные средства конфигурирования;
- загрузка настроек с использованием только ключа USB;
- текущий мониторинг через WiFi;
- монтажная металлическая пластина для установки извещателя;
- съемные терминалы и достаточно места для подключения проводников;
- нет необходимости проведения расчета для простых сетей труб.
VESDA E также предоставляет широкие возможности мониторинга, включая графическую программу VSM4.

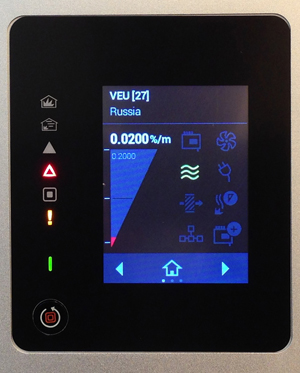

Рис. 2. 3,5’’ сенсорный цветной ЖК-дисплей
VESDA-E VEU – в аспирационном извещателе пробы воздуха из контролируемого пространства доставляются через трубопроводную сеть в лазерный детектор посредством использования высокоэффективного аспиратора. Сеть воздухозаборного трубопровода содержит максимально четыре трубы. Воздух из каждой воздухозаборной трубы проходит через ультразвуковой измеритель уровня воздушного потока, затем пробы воздуха проходят через фильтр и втягиваются в дымовую камеру обнаружения FlairTM.
Дополнительный фильтр тонкой очистки обеспечивает формирование потока совершенно чистого воздуха для создания воздушного барьера в дымовой камере, который изолирует оптические поверхности от соприкосновения с пробами воздуха – это самый эффективный способ защиты от загрязнения лазера и сенсора. Пробы воздуха поступают только в зону анализа содержания проб воздуха, в место пересечения оптических осей УФ лазера и приемного устройства (рис. 1).
В соответствии с запрограммированными порогами при увеличении пожарной опасности формируются сигналы тревоги «Внимание», «Действие», «Пожар 1» и «Пожар 2». Забираемый для контроля воздух из аспирационного извещателя может быть возвращен обратно в защищаемую зону. Сигналы тревоги передаются традиционно через контакты реле, и по сети VESDAnet. Имеется интерфейс USB, который предназначен для первоначальной настройки. Ethernet и WiFi можно использовать для конфигурирования извещателя VESDA Е и мониторинга. Серия светодиодов индицирует дежурный режим, сигналы тревоги «Внимание», «Действие», «Пожар 1», «Пожар 2», «Неисправность», «Отключен». Кнопка позволяет пользователю произвести сброс извещателя VESDA-Е в дежурный режим или отключение детектора. Кроме того, 3,5’’ сенсорный цветной ЖК-дисплей отображает состояние извещателя VESDA Е, в том числе уровень дыма в цифровом виде с дискретом 0,0001 %/м и в графическом виде, значения порогов срабатывания, логотипы видов неисправности, уровни воздушного потока в цифровом и графическом виде, а также срок службы фильтра (рис. 2). Аспирационный извещатель VESDA-E VEU с 3,5’’ сенсорным цветным ЖК дисплеем имеет индекс А10, без дисплея, только со светодиодной индикацией, – индекс A00.
VESDA-E VEU является детектором премиум класса в серии VESDA E, обеспечивает ультраширокий диапазон чувствительности, пороги срабатывания программируются в пределах от 0,001 %/м до 20,0 %/м (0,000043 дБ/м до 1 дБ/м), до 80 отверстий с чувствительностью класса А, дополнительно обеспечено увеличение максимального воздушного потока на 40 %. Суммарная длина труб может достигать 400 м без разветвлений и 800 м с разветвлениями. Для сравнения можно отметить, что дымовые точечные извещатели по ГОСТ Р 53325-2012 не могут быть сертифицированы при пороге срабатывания в дымовом канале менее 1,15 %/м (0,05 дБ/м), а при испытаниях по тестовым очагам допускается их активация при удельной оптической плотности до 36,9 %/м (2 дБ/м), что соответствует видимости порядка 5 м! Таким образом лазерные аспирационные извещатели обнаруживают на несколько порядков меньшие концентрации дыма по сравнению с точечными дымовыми извещателями и действительно обеспечивают сверхраннее обнаружение дыма.
ECO STAX газоанализаторы обеспечивают комплексное обнаружение широкого спектра газов с помощью той же сети труб, которая используется для обнаружения дыма. Один модуль ECO StaX содержит четыре стандартных детектора ECO и пристыковывается сверху к аспирационному извещателю VESDA-E. До трех модулей ECO Stax с детекторами различных газов могут быть одновременно подключены к одному 4-трубному аспирационному извещателю VESDA-E.
AUTOMATED PIPE CLEANING – модуль автоматизированной чистки труб Automated Pipe Cleaning Stax минимизирует затраты на обслуживание в запыленных помещениях. В процессе чистки труб создается волнообразное повышение давления воздуха, которое проходит по сети труб. Тем самым создаются создают воздушные потоки, которые выносят наружу пыль, пух, ворсинки и т.д., накопившиеся в трубах в процессе эксплуатации.
Рис. 3. Мониторинг состояния объекта
с использованием планшета на Android
iVESDA – это бесплатное приложение, которое устанавливается на портативные устройства на базе Android или iOS, и позволяет контролировать и поддерживать систему VESDA с беспрецедентной легкостью. iVESDA также совместима с существующими извещателями VESDA, которые находятся в одной сети VESDAnet с VESDA-E. Программа iVESDA поддерживает по WiFi связь с максимум 253 извещателями VESDA в сети VESDAnet по WiFi через одну VESDA-E с предоставлением подробной информации по каждому извещателю: текущее значение оптической плотности среды в цифровом виде, установленные пороги тревог, степень загрязнения фильтров, графики изменения оптической плотности среды (рис. 3) и воздушных потоков в реальном масштабе времени с дискретом 1с.
Таким образом, новое поколение аспирационных извещателей VESDA-E с анализом состава проб воздуха беспрецедентно расширяет области, где становится возможным обеспечение сверхраннего обнаружение дыма. Например, автостоянки и автомобильные тоннели, где обычные дымовые извещатели не применимы из-за ложных тревог от выхлопных газов. Так же стало возможным реализовать высокий уровень чувствительности в зонах с высокой концентрацией пыли.
