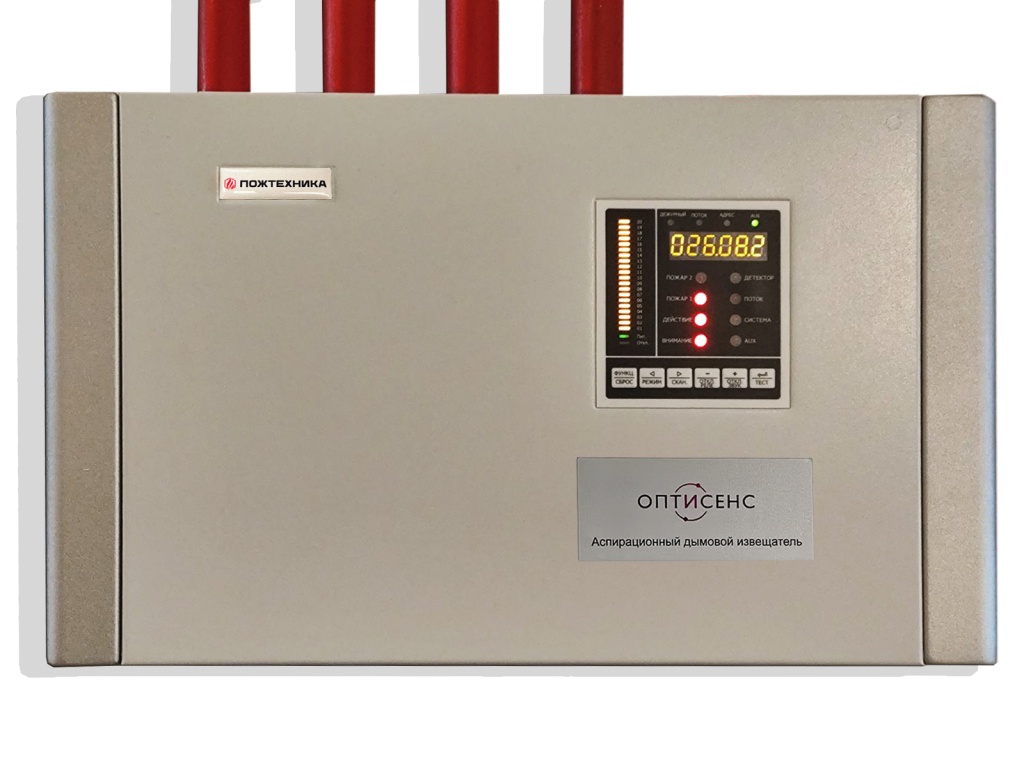

НОВИНКА - ЧЕТЫРЕХТРУБНЫЕ АСПИРАЦИОННЫЕ ИЗВЕЩАТЕЛИ ИП 212-4-А/В/С И ИП 212-4СК-А/В/С «ОПТИСЕНС»

• Четыре вентилятора и четыре датчика воздушного потока
• Программирование скоростей вентиляторов
• Сканирование труб, 4 х 4 зональных реле
• Уникальная дымовая камера с мощным синим светодиодом
• Стабильная чувствительность при изменении фона
• Обнаружение перегрева кабеля до выделения видимого дыма
• Программируемые пороги «Внимание», «Действие», «Пожар 1», «Пожар 2»
• Автоматическое конфигурирование при включении питания
• Замена аспирационных извещателей VESDA VLP, VESDA VLS, VESDA E VEP.

Аспирационные извещатели ИП 212‑4‑А/В/С и ИП 212‑4СК‑А/В/С «ОПТИСЕНС» содержат по четыре отдельных вентилятора, подключенных к входам труб, и по четыре датчика воздушного потока (рис. 1). Скорости вентиляторов от 1‑й до 10‑й на каждом входе программируются в зависимости от длины трубы и числа отверстий по программе OptiSense Flow. Возможен расчет произвольной конфигурации труб, с разветвлениями, ответвлениями и капиллярами. Все пробы воздуха из четырех труб смешиваются и поступают в один выпускной патрубок. Часть проб воздуха, порядка 10% от всего воздушного потока фильтруются от пыли и поступают в высокочувствительный датчик дыма, где определяется удельная оптическая плотность среды. Таким образом, максимальный воздушный поток извещателей ИП 212‑4‑А/В/С и ИП 212‑4СК‑А/В/С «ОПТИСЕНС» в 4 раза превышает воздушный поток извещателя ИП 212‑1 «ОПТИСЕНС».

Благодаря наличию четырех отдельных вентиляторов, извещатель ИП 212‑4СК‑А/В/С «ОПТИСЕНС» может при срабатывании запрограммированного порога тревоги включать режим сканирования — последовательно включать и выключать каждый вентилятор, чтобы определить уровни удельной оптической плотности проб в каждой трубе. По результатам сканирования активируются соответствующие реле на плате зональных реле. Всего имеется 16 зональных реле, по 4 реле на каждую зону. Таким образом, при использовании четырех вентиляторов и одного датчика дыма в аспирационном извещателе ИП 212‑4СК‑А/В/С «ОПТИСЕНС» формируются четыре канала с возможностью контроля четырех зон.

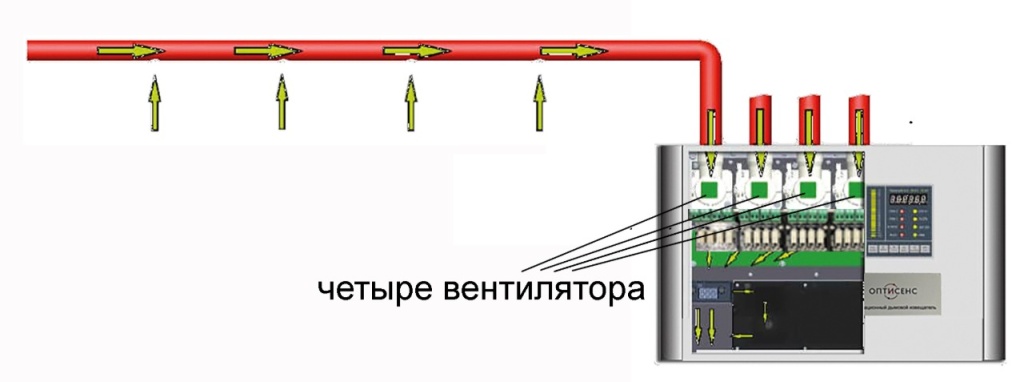

Рис. 1. Четыре вентилятора — четыре канала

Дымовая камера значительных размеров, сконструированная при помощи компьютерного моделирования, обеспечивает минимальный уровень фона и соответственно высокую чувствительность. Искривленная форма в виде «улитки» обеспечивает затухание излучения светодиода, благодаря чему на фотодиод попадает только отражение от частиц дыма (рис. 2). Ламинарный поток проб воздуха в направлении, перпендикулярном плоскости осей оптопары, исключает загрязнение оптических поверхностей. Мощный сверхъяркий синий светодиод – длина волны 470 нм – позволяет обнаружить минимальные концентрации дыма с субмикронными частицами, которые образуются при термоокислительной деструкции электрического кабеля и электронных компонентов. Обеспечивается чувствительность в несколько тысяч раз выше, чем у точечных дымовых пожарных извещателей. Диапазон измерения удельной оптической плотности среды от 0,001 %/м до 25 %/м (от 0,000043 дБ/м до 1,25 дБ/м) с дискретом 0,001 %/м.

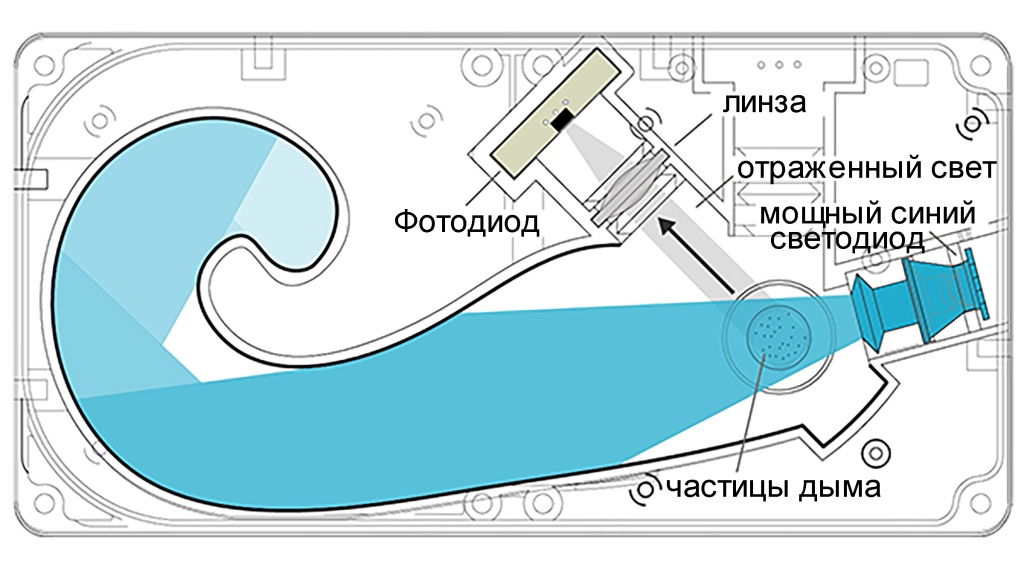

Рис. 2. Дымовая камера

В реальных условиях фон оптической плотности среды в защищаемом помещении изменяется в широких пределах. У стандартных аспирационных извещателей с фиксированным порогом при высокой чувствительности повышается вероятность ложной тревоги. Исключение ложных тревог путем повышения порога срабатывания приводит к снижению чувствительности. В аспирационных извещателях «ОПТИСЕНС» величина фона принимается за ноль и относительно «нуля» производится измерение удельной оптической плотности дыма при его появлении. Используется интеллектуальный алгоритм, который поддерживает стабильную чувствительность в течение всего периода мониторинга. Текущие изменения фонового уровня окружающей среды в масштабе реального времени сравниваются с образцами развития пожароопасной ситуации. Таким образом, искусственный интеллект исключает ложные срабатывания и не приводит к увеличению времени обнаружения пожароопасной ситуации.

Один аспирационный извещатель ИП 212‑4‑А/В/С «ОПТИСЕНС» заменяет четыре аспирационных извещателя ИП 212‑1 «ОПТИСЕНС». Число отверстий по классу А максимум 80, что обеспечивает защиту до 12 прецизионных кондиционеров в машзале ЦОД в системе СРОБ. Аспирационный извещатель ИП 212‑4СК‑А/В/С «ОПТИСЕНС» со сканированием труб позволяет защитить четыре зоны. Возможна замена аспирационных извещателей VESDA VLF, VESDA VLC, VESDA VLP, VESDA VLS, VESDA E VEP, LASD, FAAST LT и др. без замены трубной разводки и без изменения диаметров отверстий.

Бесплатный расчет скоростей вентиляторов и диаметров отверстий для произвольной конфигурации труб, с разветвлениями, ответвлениями и капиллярами, для классов А, В или С по программе OptiSense Flow.
