Коллектор NVC К1-80-3 с муфтой под РВД (П/Л)

Обозначение при заказе:

Коллектор NVC К1-X1–X2–Х3.П/Л, где:

• NVC К1 – наименование коллектора, принятое изготовителем (однорядный);
•  Х1 – диаметр номинальный коллектора, DN (от 50 до 150);
• Х2 – количество подключаемых модулей, N, шт (от 2 до 10);
• Х3 – подключение модулей через обратный клапан (ОК);

П – направление потока ГОТВ (расположение выходного фланца) – правое;

Л – направление потока ГОТВ (расположение выходного фланца) – левое.

Параметры коллектора определяются по результатам гидравлического расчета. Коллектор состоит из трубопровода заданного диаметра, фланцевых соединений и муфт для подключения модулей объемом от 52 до 180 литров. В торцевой части установлена заглушка с внутренней резьбой G1/2” для возможности установки сигнализатора давления универсального¹ и подключения испытательного оборудования. Направление потока газового огнетушащего вещества относительно модулей пожаротушения (располо- жение выходного фланца) обозначается маркировкой Л (левый) и П (правый) соответственно.

¹ Клапан обратный, сигнализатор давления не входят в комплект поставки коллектора и поставляются отдельно.

В комплект поставки коллектора NVC входит:
• коллектор с муфтами для присоединения РВД или клапана обратного и фланцевым соединением;
• шпильки, гайки и прокладка для фланца;
• заглушка НР испытательная G 1/2”;
• заглушка НР испытательная К2” (или NPT 2 1/2”) по количеству подключаемых модулей (N).

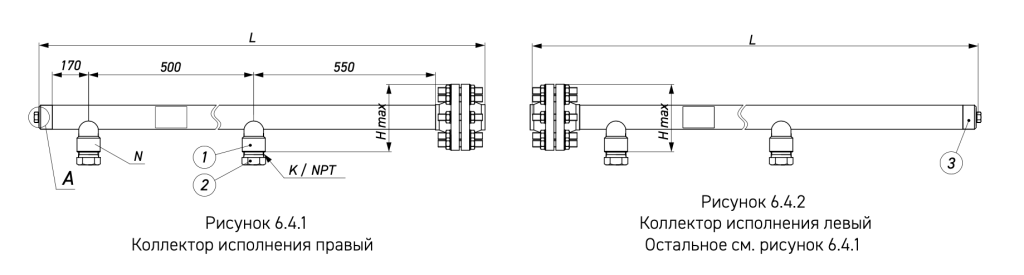

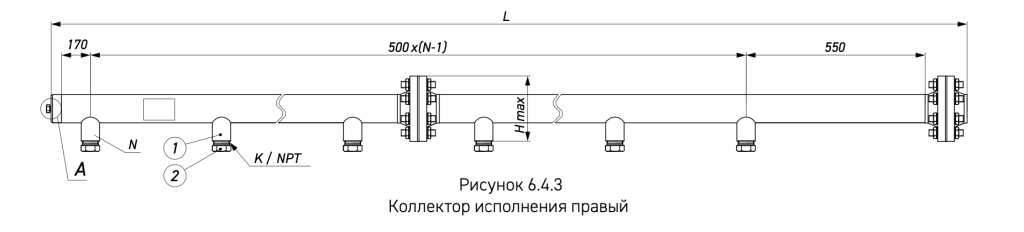

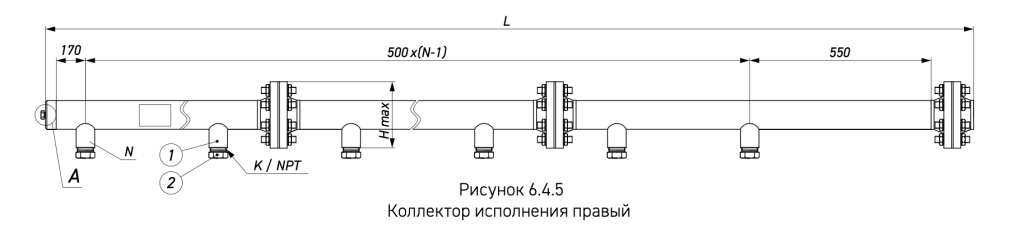

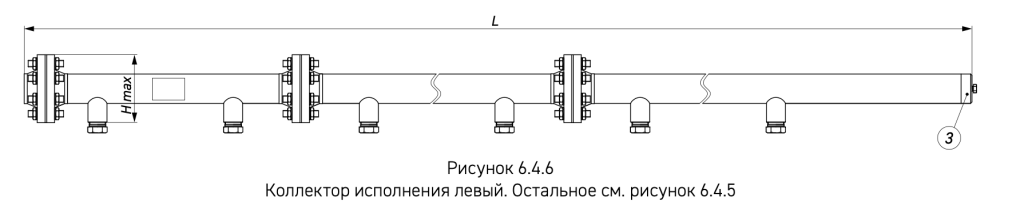

1. Муфта К2” или 2 1/2” NPT;
2. Заглушка НР испытательная К2” или 2 1/2” NPT;

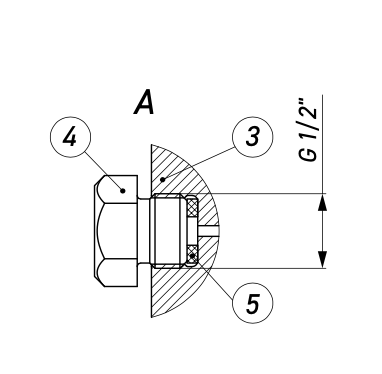

3. Торцевая заглушка коллектора;
4. Заглушка НР испытательная G 1/2”;
5. Прокладка фторопластовая.
