Автоматика Schrack Seconet

Система на базе станций Шрак Секонет Аг Integral IP MX и СХ представляет собой децентрализованную систему автоматической пожарной сигнализации модульного типа, которая собирается из отдельных компонентов в соответствии с индивидуальными требованиями проекта.

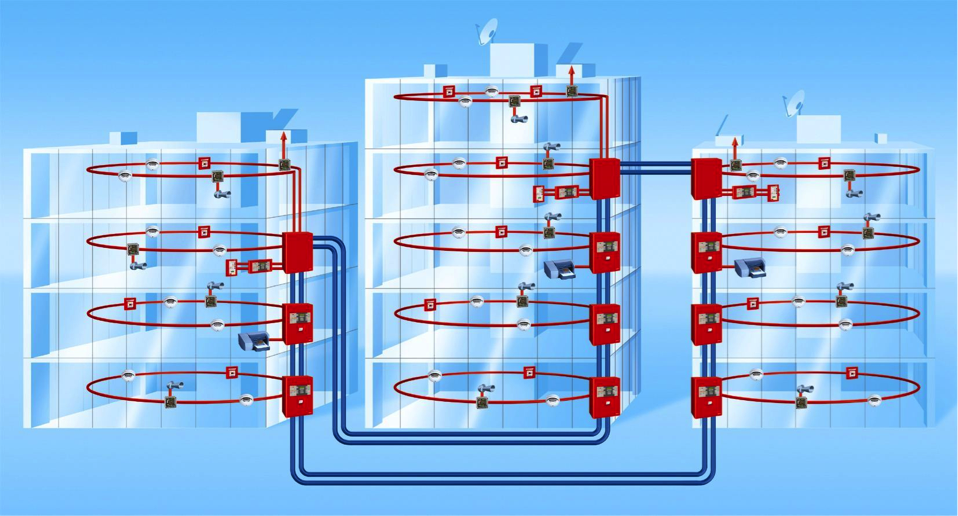

Система комплексной пожарной автоматики Schrack Seconet

Особенности Integral IP

• Модульная конструкция.
• 100% резервирование электронных компонентов.
• Возможность сетевого объединения с другими станциями и системами.
• Возможность использования IT инфраструктуры объекта.
• Возможность подключения к одной станции до 16-ти кольцевых адресных пожарных шлейфов (4000 устройств)
• Использование в качестве устройства управления и индикации системы пожарной сигнализации.
• Использование в качестве комбинированного устройства управления и индикации системы пожарной сигнализации и установок пожаротушения.
• Использование в качестве устройства автоматического управления и задержки установок пожаротушения.
• Возможность одновременного управления более, чем одной зоной установки(ок) пожаротушения (макс. 32 зоны).

Принцип горячего резервирования

• Наличие двух идентичных частей системы, одна из которых находится в активном режиме, а вторая в режиме "горячего резерва"
• Дублирование не только микропроцессора, но и всей структуры системы – электронных компонентов и связей
• При возникновении неисправности или ошибки в активной части системы, станция автоматически переключается на резервную часть с выводом соответствующей информации
• Абсолютно все функции системы, такие как обнаружение, оповещение, индикация и управление выполняются без каких-либо ограничений на все 100%.

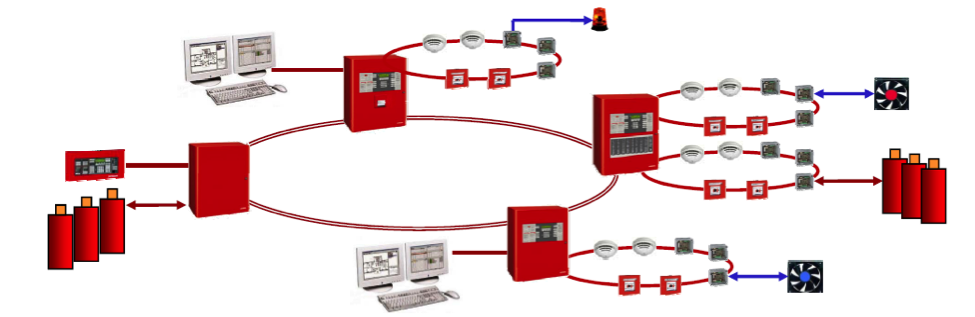

Станции Integral IP MX и Integral IP СX

Система на базе станций Шрак Секонет Аг Integral IP MX и СХ представляет собой децентрализованную систему автоматической пожарной сигнализации модульного типа, которая собирается из отдельных компонентов в соответствии с индивидуальными требованиями проекта.

Особенности системы:

• Микропроцессорные технологии управления и самотестирования.
• Структура системы с полным резервированием, гарантирующая ее функционирование без каких-либо ограничений в случае неисправности или даже в случае выхода из строя одной из частей микропроцессорной системы.
• Постоянное самотестирование всех системных компонентов и программ.
• Удобное соединение модулей при помощи плоских кабельных разъемов.
• Поддержка каждой станцией Integral IP MX до 8 пультов управления, каждый из которых снабжен шестистрочным алфавитно-цифровым дисплеем (по 40 символов в строке) и имеет возможность выбора языка отображения информации.
• Интегрированный протокольный принтер с бесперебойным питанием от источника станции, с возможностью вывода информации с фильтрацией событий.
• Взаимосвязь системы пожарной сигнализации, состоящей из 1-16 станций, с системой управления более высокого иерархического уровня по каналам передачи данных с резервированием.
• Создание сетевой структуры более высокого иерархического уровня, объединяющей практически неограниченное количество станций пожарной сигнализации разных годов выпуска.
• Локальная сеть станций с Mesh – топологией на базе TCP/IP технологий.
• До 250 устройств в одном кольцевом адресном шлейфе, максимальная длина которого может достигать 3500 метров.
• Подключение в любой комбинации и последовательности внешних пультов управления, панелей индикации, протокольных принтеров и других системных компонентов посредством цифровой шины передачи данных.
• Возможность использование станций Integral IP MX в качестве устройств управления многозонными установками пожаротушения на основании сертификатов VdS вследствие использования специальной концепции резервирования.

Технология кольцевых шлейфов Integral X-LINE от Шрак Секонет:

• До 250 устройств в шлейфе.
• Длина шлейфа до 3500м.
• Время инициализации шлейфа с 250 устройствами
• Интегрированные изоляторы КЗ в каждом устройстве шлейфа.
• Высокая степень обратной совместимости.
• Новые устройства могут функционировать вместе со старыми в одном шлейфе.
• Новые устройства могут функционировать в станциях со старым программным обеспечением.
• Однозначная адресация, индивидуальное управления каждым элементом.

Пульты управления и панели индикации

Пульты управления, выпускаемые в различных версиях и на различных языках:

• High-end пульты управления с цветными дисплеями, использующиеся для управления системами, работающими в составе сети SecoNET.
• Светодиодные панели индикации для систем пожарной сигнализации и устройств управления установками пожаротушения.
• Панели управления пожарных команд Австрии, Германии, Швейцарии, Швеции и т.д.
• Универсальные модули ввода-вывода для создания мнемонических светодиодных табло и т.д.

Виртуальный пульт управления Schrack Seconet Ag

• На экране ПК отображается в виде изображения 1:1 с реальным пультом управления Integral MAP.
• Предназначен для удаленного управления системой пожарной сигнализации.
• Четкие и понятные функции управления.
• Автоматическое отображение неисправностей.
• Изменение языка в процессе функционирования системы.
• Установка связи через dial-up или прямое Internet соединение.
• Комплексная, многоуровневая концепция безопасности соединения с индивидуальной авторизацией и предоставления прав доступа.
• Полное соответствие требованиям норм EN54, ÖNORM и VDE.

Система управления SecoLOG Schrack Seconet Ag

• Стандартный обмен информацией с системой пожарной сигнализации посредством получения сообщений и отправкой команд управления.
• Высокий уровень надежности благодаря использованию принципа резервирования.
• Возможность дальнейшего расширения.
• Совместимость со всеми системами компании Шрак Секонет АГ.
• Конфигурация с одним или несколькими рабочими местами.
• Удобное представления информации.
• Поддержка в будущем протокола ISP-IP (протокол ISP через Ethernet).

Запатентованные протоколы ISP и ISP-IP Шрак Секонет

• Подключение систем управления (системы мониторинга, и т.д.).
• Высокая надежность передачи данных (опциональное резервирование).
• Полная поддержка передачи сообщений о состоянии элементов и команд управления.
• RS232, RS422, RS485 или Ethernet 100 Base TX.

Стандартные протоколы OPC и BACnet

• Преобразователь данных ISP или ISP-IP в OPC или BACnet.

SPP драйверы, интерфейсы принтеров

• Для подключения текстовых информационных устройств.
• Простой формат системных данных в кодах ASCII, включая вывод пользовательских текстов.
• Незащищенная система передачи данных.
• Поддержка только передачи сообщений о состоянии элементов.
• Интерфейсы RS232 и RS422.
