Сварные баллоны
Баллоны стальные сварные предназначены для использования в составе модулей газового пожаротушения.
Баллоны изготавливаются по техническим условиям предприятия-изготовителя, в полном соответствии с требованиями ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением».
Сертификат соответствия ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением» №ТС RU C-RU.НО03.B.00370, срок действия по 20.10.2020 г.
Декларация о соответствии ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением» ТС N RU Д-RU.НО03.B.00218, срок действия по 01.12.2020 г.
Параметры изготавливаемых баллонов1
|
Рабочее давление, МПа |
5,0; 6,4 |
|
Диаметр баллона, мм |
254; 357; 410 |
|
Вместимость баллона, л |
8; 16; 20; 25; 32; 40; 45; 50; 52; 60; 70; 80; 95; 100; 106; 120; 140; 147; 150; 160; 180 |
|
Резьба горловины |
2,0"; 2,5"; 3,0"; 3,25"; М30х1,5; М52х2; М60х2; М68х2; М80х3; М90х2 |
|
Конструкционные материалы |
сталь 09Г2С ГОСТ 19281 |
|
Технология изготовления |
роботизированная сварка |
|
Температура эксплуатации, °С |
от минус 402 до 55 |
|
Расчетный срок службы, лет |
30 |
|
Периодичность освидетельствования, лет |
103 лет |
Примечание
1.Возможно изготовление баллонов с другими значениями вместимостей и присоединительных резьб горловины.
2.Указано стандартное значение. По отдельному заказу возможно изготовление баллонов с нижним пределом температуры минус 60 °С
3.Указано стандартное значение. По отдельному заказу возможно изготовление баллонов с периодичностью освидетельствования 1 раз в 15 лет.
|
|
|
|
|
МПА-NVC1230(25-8-25) |
МПА-NVC1230(25-16-25) | МПА-NVC1230 (25-32-25) | МПА-NVC1230 (42-52-50) |
|
|
|
|

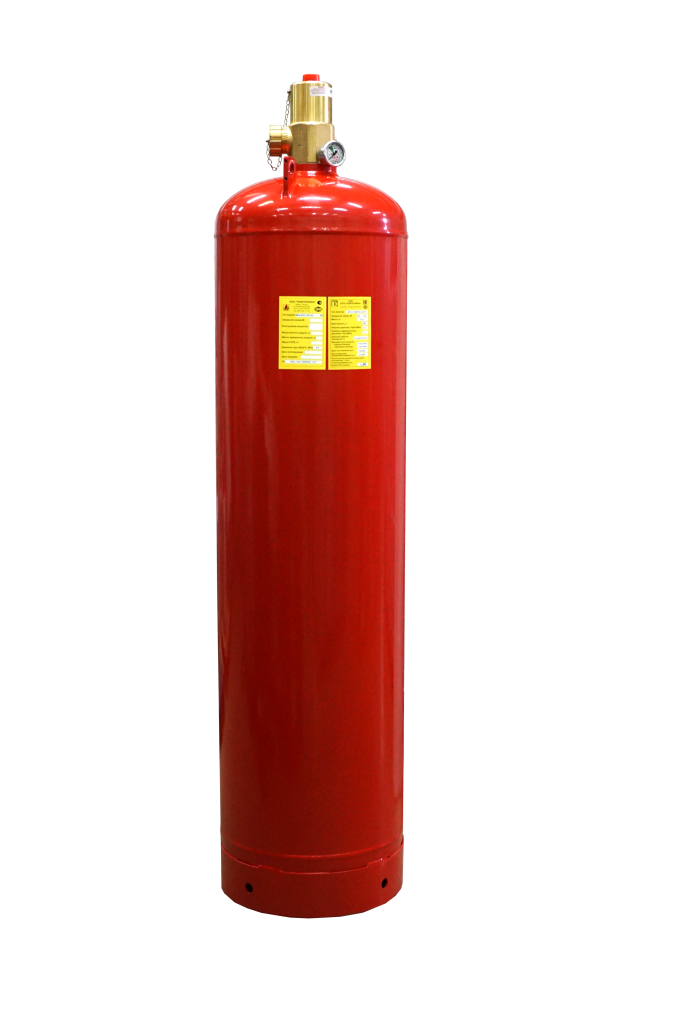

| МПА-NVC1230(42-106-50) | МПА-NVC1230 (42-147-50) | МПА-NVC1230(42-180-50) |

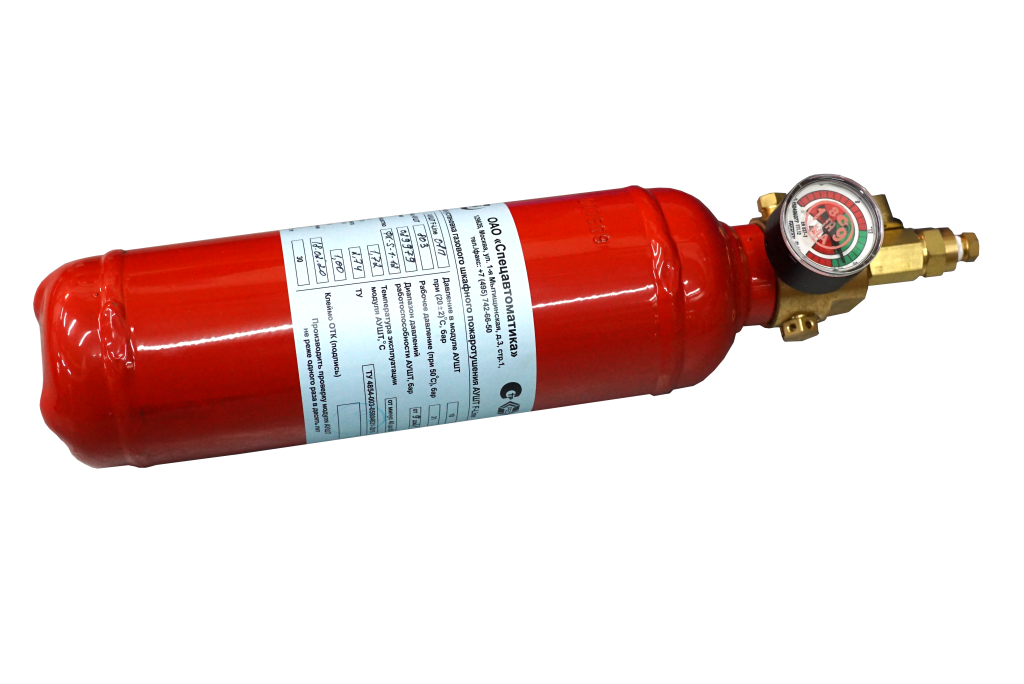

F-line |
