Термокабель с Подтверждением Температуры Срабатывания (ТПТС)

Традиционный термокабель имеет «врожденный» недостаток - это ложные срабатывания при механическом повреждении: при чрезмерном изгибе, натяжении, сдавливании и т.д. возникнет короткое замыкание проводников термокабеля и формируется ложная тревога. В термокабеле серии ТПТС - Термокабель с Подтверждением Температуры Срабатывания ИП102/104 один проводник покрыт медью, другой константаном, при замыкании проводников образуется термопара и производится измерение температуры. При превышении порога срабатывания формируется сигнал «Пожар», если температура ниже – формируется сигнал «Короткое замыкание». Максимальная длина термокабеля ТПТС равна 1220 метров. Исключить ложные тревоги при замыкании термокабеля в нормальных условиях стало возможным благодаря внедрению изобретения компании Protectowire: Patent № US 8096708 B2, Патент RU 2519047 C2.

Особенности

• измерение и индикация температуры при замыкании проводников термокабеля;
• исключение ложных тревог при механическом повреждении термокабеля;
• калибровка длины термокабеля и измеренной температуры;
• ЖК-дисплей со светодиодной подсветкой 4 строки по 20 символов;
• индикация и формирование сигналов реле «Пожар», «Неисправность» и «Короткое замыкание»;
• два выхода в формате 4 - 20 мА: режим извещателя и расстояние в метрах;
• два уровня доступа в меню: «ОПЕРАТОР», «ТЕХНИК»;
• журнал для хранения 64 событий
• конфигурирование на температуру срабатывания 68°С, 88°С, 105°С, 138°С и 180°С;
• кольцевое или радиальное подключение термокабеля;
• максимальная длина термокабеля до 1220 м;
• единицы измерения и отображения: °С и метры;
• напряжение питания: 12 В или 24 В, при потреблении 1 Вт;
• диапазон рабочих температур: от -28 °C до +49 °C;
• относительная влажность: макс. 95% без конденсации

Термокабель ТПТС - с Подтверждением Температуры Срабатывания рекомендуется для использования на складах, на парковках, при защите транспортеров и наружных установок, где имеется более высокая вероятность повреждения термокабеля с формированием ложной тревоги. Так же важно полностью исключить ложные срабатывания при использовании термокабеля ТПТС при запуске автоматической системы пожаротушения. В термокабеле серии ТПТС дополнительно реализован второй критерий - обнаружение повышения температуры, соответствующее порогу срабатывания термокабеля. Для реализации второго критерия используется термоэлектрический эффект, который позволяет измерить температуру в точке замыкания проводников для подтверждения режима «Пожар» или для обнаружения короткого замыкания в результате механического повреждения. Соответственно такой термокабель изготавливается из витой пары металлических пружинящих проводников в термопластичной изоляции, которая размягчается при температуре срабатывания, как и в традиционном термокабеле, но проводники дополнительно имеют покрытие медью и константаном.

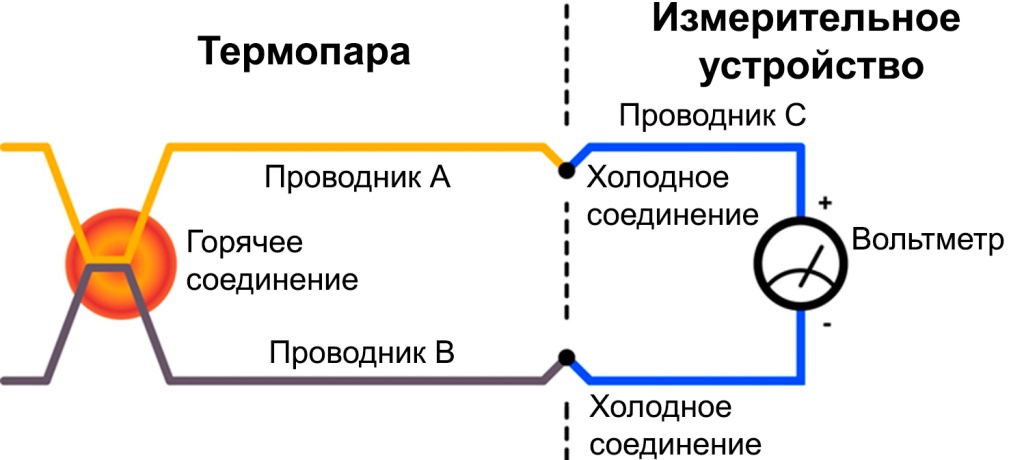

Рис. 1. Принцип действия термокабеля ТПТС

Когда два соединения проводников горячее, в защищаемой зоне, и холодное, в интерфейсном модуле, находятся под воздействием различных температур, возникает разность потенциалов, соответствующая разности температур. Посредством измерения термо-ЭДС определяется температура в точке замыкания проводников термокабеля (рис. 1).

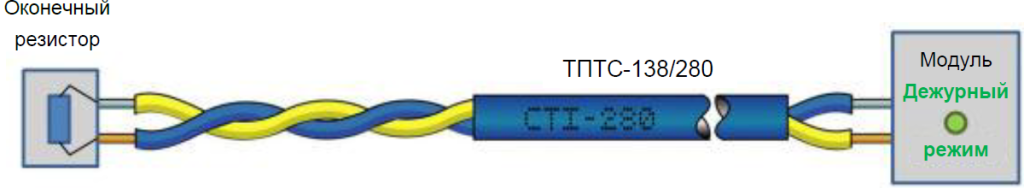

            Работает термокабель ТПТС с пожарным интерфейсным модулем ПИМ-530Д (CTI-530). В дежурном режиме ПИМ-530Д контролирует ток в цепи, состоящей из последовательно соединенных проводников термокабеля, расположенного в защищаемой зоне, и оконечного резистора 10 кОм.



Рис. 2. Дежурный режим

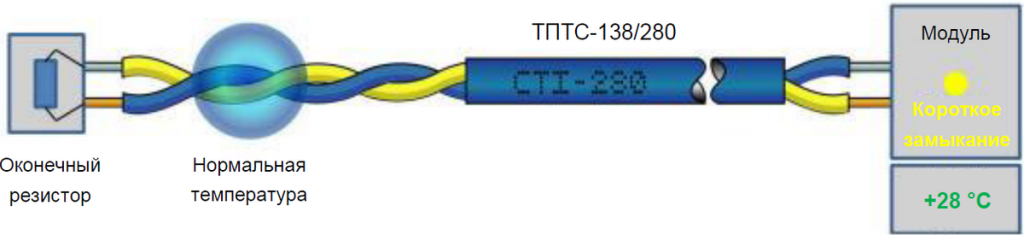

Когда возникает короткое замыкание ТПТС в какой-либо точке, интерфейсный модуль ПИМ-530Д обнаруживает его по изменению сопротивления, как у традиционного термокабеля. Далее автоматически включается режим измерения термопарой температуры короткозамкнутой части термокабеля. Если фиксируется температура ниже установленного порога сигнализации, который равен в данном примере 138°С, то подтверждения температуры срабатывания нет и фиксируется короткое замыкание термокабеля с формированием сигнала «Неисправность», а не сигнала ложной тревоги как при использовании традиционного термокабеля.



Рис. 3. Режим – короткое замыкание

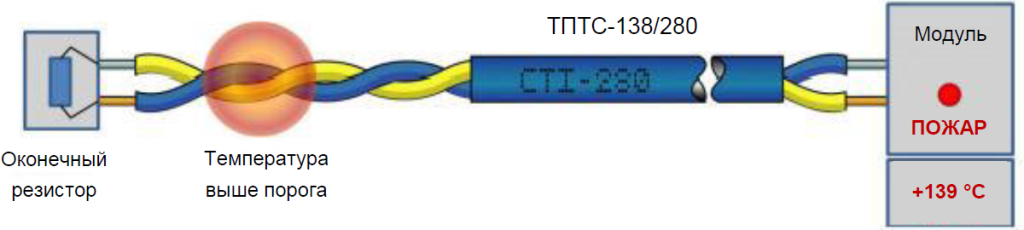

Если короткое замыкание термокабеля произошло в результате нагрева термокабеля, то измеренная температура оказывается примерно равна или выше запрограммированного порога срабатывания для данного типа термокабеля (в данном примере 138°С), то происходит подтверждение температуры срабатывания и формируется достоверный сигнал «Пожар».



Рис. 4. Режим «Пожар»

Преимущества использования термокабеля

Линейный тепловой извещатель ТПТС исключает возможность формирования ложных тревог при механических повреждениях термокабеля, в результате чего максимально повышается достоверность сигналов «Пожар» по сравнению с традиционным термокабелем. Мультикритериальный линейный тепловой извещатель подключается к интерфейсному модулю ПИМ-530Д (рис. 5), который производит измерение и индицирует температуру в градусах Цельсия в точке замыкания трермокабеля и расстояние. В зависимости от результата сравнения с запрограммированным порогом срабатывания формируется либо сигнал «Пожар», либо сигнал «Короткое замыкание» с индикацией расстояния в метрах до точки замыкания термокабеля.



Рис. 5. Пожарный интерфейсный модуль ПИМ-530Д

К модулю подключается один термокабель либо радиально (рис. 6), либо петлей (рис. 7). Максимальная длина термокабеля ТПТС равна 1220 метров при радиальном и при кольцевом подключении.



Рис. 6. Подключение термокабеля ТПТС радиально

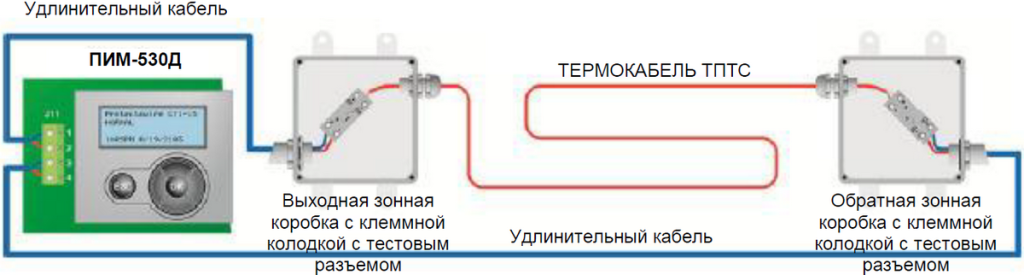

Рис. 7. Подключение термокабеля ТПТС петлей

Тепловой извещатель ТПТС, в отличии от традиционного термокабеля, имеет полярность, которая должна соблюдаться при подключении к терминалам модуля ПИМ-530Д и при подключении к коннекторам ТПТС. Проводники и коннеторы медного цвета имеют положительную полярность, проводник и коннекторы серебристого цвета имеют отрицательную полярность. Соответственно, при необходимости подключения извещателя ТПТС к модулю ПИМ-530Д через соединительный кабель, необходимо использовать термопарный кабель типа медь - константан ТМК (Т) с соблюдением полярности с соединением на терминалах DRTB-2 в зонных коробках ZB-5-QC и через полярные коннекторы ТПТС (рис. 8). Использование стандартных неполярных клеммников для соединения термокабеля ТПТС не допускается!

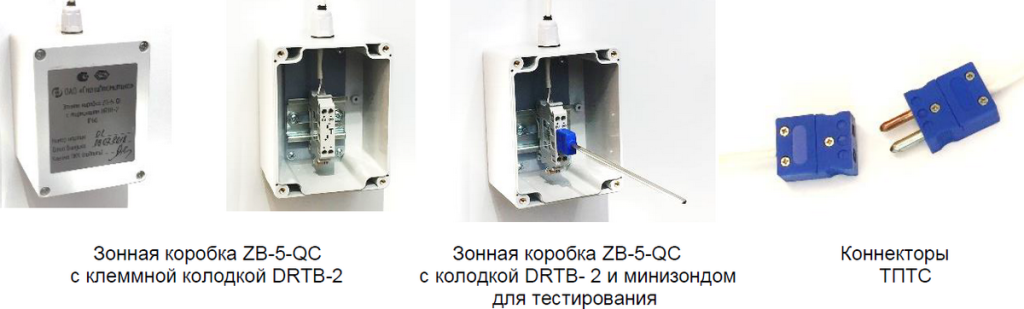

Рис. 8. Зонная коробка ZB-5-QC и коннекторы ТПТС

Термокабель с Подтверждением Температуры Срабатывания выпускается в виниловой наружной оболочке - серия ТПТС и в фторполимерной оболочке, устойчивой к экстремально низким температурам и агрессивным средам - серия ТПТС-Х.

Технические характеристики термокабеля серии ТПТС

Максимальная длина термокабеля	1220 м*
Погонное сопротивление пары проводников термокабеля	0,925 Ом/м
Удельное сопротивление изоляции пары проводников	1 МОм/км, не менее
Максимальное рабочее напряжение	42 В (постоянного напряжения)
Электрическая прочность изоляции термокабеля	500 В, не менее (переменного напряжения)
Диаметр проводников термокабеля	0,9 мм
Внешний диаметр термокабеля	4,0 ± 0,5 мм.
Вес термокабеля	26 кг/км, не более
Средний срок службы термокабеля	25 лет, не менее

 *При подключении к интерфейсным модулям ПИМ-530, ПИМ-530Д, CTM-530LT или CTM-530.

Номенклатура термокабеля серии ТПТС

№ п/п	Тип термокабеля	Температура срабатывания	Класс по ГОСТ Р 53325	Диапазон рабочих температур	Материал оболочки	Цвет облочки
Серия ТПТС
1	ИП102/104-1-A3 «ТПТС 68/155»	68 °C	A3	-40 °C … +46 °C	ПВХ	красный
2	ИП102/104-1-C «ТПТС 88/190»	88 °C	C	-40 °C … +66 °C	ПВХ	белый
3	ИП102/104-1-D «ТПТС 105/220»	105 °C	D	-40 °C … +79 °C	ПВХ	черный
4	ИП102/104-1-F «ТПТС 138/280»	138 °C	F	-40 °C … +93 °C	ПВХ	синий
5	ИП102/104-1-H «ТПТС 180/356»	180 °C	H	-40 °C … +105 °C	ПВХ	зеленый
Серия ТПТС-Х
6	ИП102/104-1-A3 «ТПТС-Х 68/155»	68 °C	A3	-60 °C … +46 °C	фторполимерная	красный
7	ИП102/104-1-C «ТПТС-Х 88/190»	88 °C	C	-60 °C … +66 °C	фторполимерная	белый
8	ИП102/104-1-D «ТПТС-Х 105/220»	105 °C	D	-60 °C … +79 °C	фторполимерная	черный
9	ИП102/104-1-F «ТПТС-Х 138/280»	138 °C	F	-60 °C … +93 °C	фторполимерная	синий
10	ИП102/104-1-H «ТПТС-Х 180/356»	180 °C	H	-60 °C … +121 °C	фторполимерная	зеленый
