Артикул:
20-2100023-01---
Описание

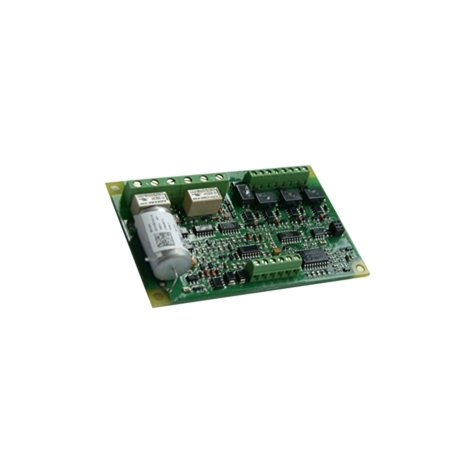

Модуль BX-02I4 HP содержит два мощных релейных выхода и четыре контролируемых входа для опроса состояния беспотенциальных контактов. Благодаря мощным релейным выходам этот модуль может использоваться для непосредственного управления приводами клапанов с большими коммутационными токами.
Входы и выходы модуля могут быть индивидуально сконфигурированы различным способом, например для управления устройствами с сигналом обратной связи. Адресация и конфигурация элементов модуля BX--O2I4-HP осуществляется при помощи ПО с сервисного компьютера.
Вход 1 может быть сконфигурирован как сигнал обратной связи выхода 1.
Вход 2 может быть сконфигурирован как сигнал обратной связи выхода 2.
Для релейных выходов может быть сконфигурировано "безопасное" состояние, в которое они переходят при пропадании напряжения в шлейфе X-LINE.
Модуль BX-O2I4-HP разработан таким образом, что его печатная плата может быть установлена в один из двух корпусов. Например, если модуль BX-O2I4-HP устанавливается в качестве замены обычного модуля BX-O2I4 в корпус с размерами 94 х 130 х 57 мм (Д х Ш х Г), то края печатной платы модуля BX-O2I4-HP должны быть отломаны по соответствующим точкам излома. Без отламывания краев печатной платы модуль BX-O2I4-HP устанавливается в корпус с размерами 130 х 130 х 75 мм (Д х Ш х Г).
Модуль оснащен 6-ти контактным коннектором X-LINE, 6-ти контанктым коннектором релейных выходов и 8-ми контактным коннектором входов.
Входы и выходы модуля могут быть индивидуально сконфигурированы различным способом, например для управления устройствами с сигналом обратной связи. Адресация и конфигурация элементов модуля BX--O2I4-HP осуществляется при помощи ПО с сервисного компьютера.
Вход 1 может быть сконфигурирован как сигнал обратной связи выхода 1.
Вход 2 может быть сконфигурирован как сигнал обратной связи выхода 2.
Для релейных выходов может быть сконфигурировано "безопасное" состояние, в которое они переходят при пропадании напряжения в шлейфе X-LINE.
Модуль BX-O2I4-HP разработан таким образом, что его печатная плата может быть установлена в один из двух корпусов. Например, если модуль BX-O2I4-HP устанавливается в качестве замены обычного модуля BX-O2I4 в корпус с размерами 94 х 130 х 57 мм (Д х Ш х Г), то края печатной платы модуля BX-O2I4-HP должны быть отломаны по соответствующим точкам излома. Без отламывания краев печатной платы модуль BX-O2I4-HP устанавливается в корпус с размерами 130 х 130 х 75 мм (Д х Ш х Г).
Модуль оснащен 6-ти контактным коннектором X-LINE, 6-ти контанктым коннектором релейных выходов и 8-ми контактным коннектором входов.
