VESDA VLF-250 и VLF-500

vesda laser focus

VESDA Laser FOCUS представляют собой лазерные детекторы раннего обнаружения дыма, разработанные для защиты небольших помещений различного назначения площадью до 250 м²для VESDA VLF-250 и до 500 м²для VESDA VLF-500. Информация о состоянии детектора и уровне задымления отображается на индикаторах, а также передается посредством трех реле («Действие», «Пожар 1», «Неисправность») и через дополнительную интерфейсную плату (опция).

Детектор функционирует путем непрерывного всасывания воздуха через пробоотборные отверстия в системе труб. Воздух фильтруется и проходит через камеру детектирования, в которой с помощью технологии светорассеяния регистрируется наличие малых примесей дыма. Параметры сети труб, диаметры пробоотборных отверстий, пороги срабатывания и время транспортировки рассчитываются с помощью программы ASPIRE2™.

Автономная работа

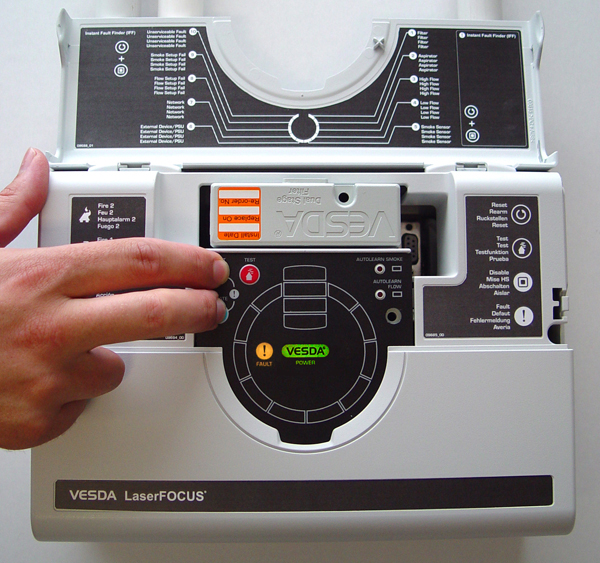

Детектор VESDA LaserFOCUS может устанавливаться и эксплуатироваться автономно без специального интерфейса и программного обеспечения. В процессе работы, оригинальный индикатор Smoke Dial (Дымовой диск) предоставляет пользователю сведения о текущем уровне задымления. При обнаружении неисправности в работе детектора пользователю достаточно открыть крышку и активировать функцию Instant Fault Finder (Мгновенный поиск ошибок) для определения причины и характера сбоя по индикатору Smoke Dial. Затем эту информацию можно будет передать сервисной службе, чтобы их специалисты прибыли на место подготовленными к конкретной ситуации.

Ультразвуковое измерение потока

Ультразвуковой датчик воздушного потока, который используется в детекторе LaserFOCUS, осуществляет прямое измерение скорости потока в пробоотборной трубе. Система устойчива к изменениям температуры и атмосферного давления воздуха и не подвержена влиянию загрязнений. VESDA - это первый аспирационный детектор дыма, в котором используется ультразвуковое измерение скорости потока.

Индикаторы и органы управления

VESDA LaserFOCUS имеет четыре индикатора сигналов тревоги «Предупреждение», «Срабатывание», «Пожар 1», «Пожар 2», индикаторы неисправности и отключения. Круговой индикатор уровня задымленности Smoke Dial имеет 10 дискретов, цена дискрета равна 1/10 порога сигнала «Пожар 1». Имеются кнопки Reset (сброс), Disable (отключение), Test (тест) и скрытые кнопки запуска программ автообучения AutoLearn Smoke по дыму и Flow по потоку. Время обучения: заводская установка 14 днейна каждый параметр, но может быть запрограммировано в пределах от 15 минут до 15 дней. Подключение ноутбука при конфигурировании производится через порт RS232.

Регистрация событий

В журнал записываются до 18000 событий (энергонезависимая память): режимы работы, уровни задымления, формирование тревожных сигналов, неисправностей и сбоев с фиксацией времени, даты и кода события.

Информация для заказа:

VLF-250-04 VESDA LaserFOCUS. Набор языков Русский-Английский.
VLF-500-04 VESDA LaserFOCUS
Интерфейсная плата VIC-010 VESDAnet
Фильтровальный картридж VSP-005

Технические характеристики

Параметры	VESDA VLF-250		VESDA VLF-500
Напряжение питания	18 – 30 В, пост. тока (номинальное напряжение 24 В)
Скорость аспиратора	постоянная		постоянная
Потребляемая мощность, при напряжении 24 В	5,2 Вт, в дежурном режиме 7,0 Вт, в режиме «Пожар»		9,8 Вт, в дежурном режиме 11,7 Вт, в режиме «Пожар»
Потребляемый ток, при напряжении 24 В	220 мА, в дежурном режиме 295 мА, в режиме «Пожар»		410 мА, в дежурном режиме 490 мА, в режиме «Пожар»
Размеры	256 мм х 183 мм х 92 мм (ширина х высота х глубина)
Вес	2 кг
Условия эксплуатации	· Окружающая среда: от0°C до +39°C · Пробы воздуха:отминус 20°C до +60°C · Относительная влажность: 5% to 95%, без конденсации
Защищаемая площадь, макс.	250 м²*		500 м²*
Воздушный поток	12 - 24 л/м		12 - 54 л/м
Максимальная длина в зависимости от числа труб	1 труба	2 трубы	1 труба	2 трубы
	25 м*	15 м*	50 м*	30 м*
Число отверстий, макс.	12*	12*	24*	24*
Программа для проектирования	ASPIRE2™
Трубы	Вход: внешний Ø25 мм Выхлоп: внешний Ø25 мм
Релейные выходы	3 реле («Срабатывание», «Пожар 1», «Неисправность») Контакты: 2 A при 30 В (постоянного тока)
Степень защиты оболочки	IP30
Крепление	В вертикальном, перевернутом или горизонтальном положении с помощью специального крепежного кронштейна
Кабельные вводы	3 шт. х Ø25 мм (2 подключения сверху, 1 подключение сзади)
Терминалы	Винтовые клеммники 0,2 – 2,5 мм²
Диапазоны программирования порогов тревоги	Предупреждение: 0,025%/м – 2,0%/м Срабатывание: 0,025%/м – 2,0%/м Пожар 1: 0,025%/м – 20,0%/м Пожар 2: 0,025%/м – 20,0%/м
Задержка срабатывания	от 0 до 60 с
2 настройки порогов	Дневная и ночная
Параметры ПО	Журнал регистрации событий: до 18 000 событий формате FIFO (уровень задымления, действия пользователя, сигналы тревоги и неисправности с отметкой времени и даты). AutoLearn: при мониторинге среды извещатель запоминает пороги срабатывания сигнализации и уровень воздушного потока
Интерфейсы	Программный порт RS-232 (DB9F), VESDAnet с интерфейсной платой VIC-010 (опция)

* Максимальные защищаемая площадь, длина труб и число отверстий в зависимости класса аспирационного извещателя (А, В, С) рассчитываются по программе ASPIRE2™ и могут быть меньше указанных в таблице.
